产品概况

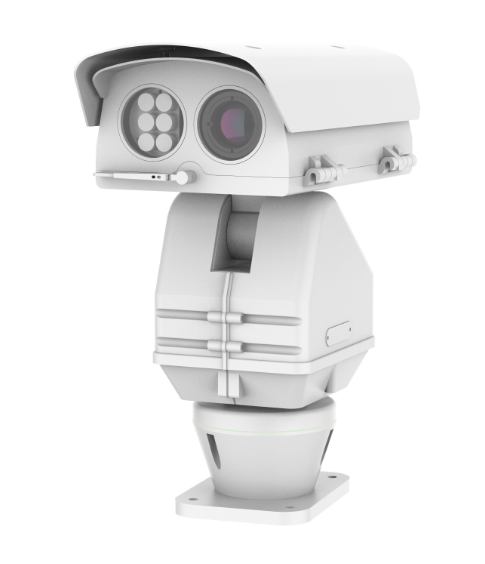

在线式日盲紫外摄像机为紫外和可见光双光谱成像系统搭载的高灵敏度紫外相机，可对目标的火焰、放电等进行实时检测与预判并可以通过图像融合技术将紫外光融合到可见光图像上,为用户提供直观的清晰明确位置标识。
技术参数
| 紫外光机芯参数 | |
| 波长范围 | 240~280nm |
| 传感器 | 直径18mm |
| 光学焦距 | 32mm定焦 |
| 放电灵敏度 | 1Pc@10m |
| 紫外灵敏度 | 2.0×10-18watt/cm2 |
| 水平视场角 | 57-1.7度(广角-望远) |
| 近摄距离 | 5mm~无穷远 |
| 可见光机芯参数 | |
| 传感器 | 1/1.8” 1080P CMOS |
| 光学焦距 | 6.0~210mm，35倍 光学变倍 |
| 快门 | 1/25~1/10000 sec |
| 照度 | 0.001lx（ICR ON, AGC ON 1/25Sec) |
| 水平视场角 | 56.0°～1.7° |
| 近摄距离 | 100mm(W)～1500mm(T) |
| 日夜切换模式 | ICR自动滤光片切换，支持图像算法，时间段，串口触发 |
| 视频输出参数 | |
| 视频分辨率 | （1920×1080,1280×720）25fps |
| 聚焦模式 | 自动、半自动，手动 |
| 图像调节 | 亮度，对比度，饱和度，锐度，色度可调 |
| 电晕颜色 | 红、白、蓝、黄、青、绿、品红等 |
| 显示信号 | 模式、增益、光子数、电晕颜色、报警等 |
| 支持协议 | TCP/IP,RTMP |
| 接入协议 | ONVIF，GB/T28181，国内主流协议 |
| 压缩标准 | H.264/H.265,MJPEG |
| 接口定义 | |
| 主接口 | 电源，100/1000Mbps 以太网 |
| 扩展接口 | USB接口1路，URAT接口1路 |
| 一般规范 | |
| 电源供应 | DC 12V ±25% |
| 功耗 | 静态 4.5w, 动态 10w |
| 工作温度 | -20℃ ~ +60℃，湿度小于95%(无凝结) |
| 尺寸 | L205*W192*H72mm |
技术特点及优势
- 240~280nm的日盲波段紫外探测
- 可见光相机6.0~210mm焦距
- 1/1.8” 1080P CMOS
- 可见光相机广播级200万像素、35倍光学变焦机芯
- 双光融合图像技术
- H.265/H.264视频压缩技术
- ONVIF/28181协议接入
- 宽动态、强光抑制、透雾功能
- 电晕放电检测、火焰检测及报警等功能
- 雨刷，玻璃除雾功能
- 实现电晕放电探测、定位和光子计数功能，实现对带电设备进行缺陷检测，并支持光子检测定时上报和阈值报警;
- 融合显示紫外和可见光，可见光图像上实时显示电晕讯号
- 断电记忆，上电后自动回到断电前的云台和镜头状态
- 防护等级达到IP66
- 高精度云台，精密电机驱动，反应灵敏，运转平稳，精度偏差小于0.1°;
